半导体行业不雅察
近日，据韩国媒体The Elec报谈，SK海力士已告成完成下一代V10系列375层3D NAND闪存的分娩考证责任，并诡计于本年年底前在韩国清州M15工场追究已毕量产。
这款居品最初在SK海力士里面被称为“400层级”NAND闪存，但因超高层数堆叠工艺濒临的时间挑战，尤其是沟谈孔蚀刻等关节制程难度指数级上升，最终将内容量产层数下修至375层。
然则，相较于层数的微调，实在令业界暖热的关节变革，荫藏在一个细节里：这款375层NAND闪存初度在字线金属栅极中引入了钼（Mo）材料，取代了传统上已沿用了十余年的钨（W）薄膜。
然则，SK海力士的时间转向，并非孤例。
在此之前，三星电子、好意思光等存储巨头就已布局了采用钼材料的干系居品；群众半导体建设龙头泛林半导体也明确表态，钨向钼的时间切换，是高层数3D NAND演进的惟一可行旅途。
跟着行业巨头接踵从钨转向钼，行业开释出一个赫然的信号：曾在存储芯片行业沿用十余年的钨材料体系迎来替代拐点。钼金属一跃成为撑捏300层以上超高堆叠NAND闪存落地的中枢关节材料。
在这场半导体材料革射中，为何群众存储巨头集体转向钼？相较于老牌导电金属钨，钼具备哪些弗成替代的上风？这场材料替代风暴，又将奈何重塑半导体材料产业链、改写群众行业的竞争格局？
为什么要“以钼代钨”？
要清醒“以钼代钨”的缘由，启程点需要清醒3D NAND的时间演进逻辑。
无人不晓，3D NAND闪存通过垂直堆叠存储单位来提高容量。跟着层数的攀升，穿行于各层之间的字线数目同步激增，字线的线宽也在不停被压缩至纳米级的极限尺寸。字线是集合存储单位限制栅极、负责遴荐与操作特定行内存单位的中枢澄莹，其材料性能顺利决定了芯片的信号传输恶果和存储密度。
回来字线材料演变史：早期决策是多晶硅，因其电阻较高，从64层、96层起主流决策转向电阻率更低的金属钨。彼时，钨号称材料层面的告成，撑捏了3D NAND从两位层数突出到三位层数的黄金时辰。
然则，当层数打破300+层大关时，电阻率高、抗争层对到点空间挤占、遥远可靠性隐患等传统钨材料的结构性劣势图穷匕见。
因此，到如今300+层期间，钨在高层数NAND中透顶触遇到了其物理与工艺天花板，这一代材料红利一经被吃尽。
钨触顶、钼崛起，掀翻新一轮材料竞赛
与此同期，在半导体范围仅动作溅射靶材、光刻掩模等赞助材料存在的钼，遥远以来属于行业暖热度极低的小众金属。而如今，钼凭借其独到的物理化学特质，正从旯旮辅料逆袭为高层数存储芯片的中枢功能性材料。
据了解，钼是一种难熔金属，密度约为钨的一半，熔点高达约2623°C，热扩展悉数低、导热率优异，这些特质使其自然适配高密度、高热量、高可靠性的芯片制造环境，早已在冶金、特种合金、光伏等范围频频运用。而在半导体产业中，其阅历了从旯旮辅猜测中枢功能材料的完整退换。

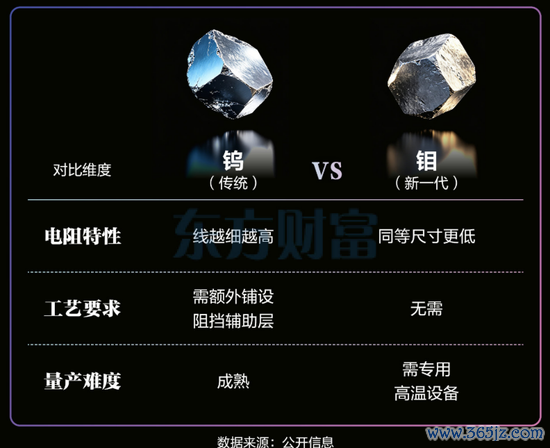

从基础物理参数来看，钼与钨均属于高导电、高熔点金属，二者体相电阻率出入极小，钨约5.28μΩ·cm，钼约5.34μΩ·cm，宏不雅导电才调确切捏平。但进入纳米圭臬——也即是3D NAND栅极、战争孔这类芯片微结构中，二者的性能差距被急剧放大，这亦然高层数闪存遴荐钼的中枢原因。
在芯片微缩结构内，钨的电阻率会随线宽减小、结构深宽比提高出现断崖式高潮，进而酿成信号延迟、芯片功耗上升、发烧加重；而钼的电子平均目田程更短，在纳米圭臬下电阻率增幅仅为钨的六成左右，能够遥远眺护安逸的导电性能。
同期，钨动作栅极材料，必须搭配TiN氮化钛动作抗争层，戒备金属扩散与走电，这层辅料会捏续占用堆叠空间。在375层、400层等高堆叠架构中，每层额外增设的抗争层会捏续挤占堆叠空间，累计占用30%-40%的有用结构厚度，顺利锁死存储密度提高上限；钼则凭借优异的界面安逸性，无需额外增设抗争层，这意味着在同等线宽条目下，钼字线的有用导电截面显耀大于钨字线，等效导电性能的提高远高于单纯电阻率对比数据所带来的影响。在多层堆叠结构中可顺利简约无数垂直物理空间，为存储密度提高腾出余步。
此外，在制程工艺适配性上，二者的各异相同显耀。传统钨金属主要依靠CVD化学气相千里积工艺成膜，面对3D NAND动辄40：1以上的高尚宽比孔谈结构，CVD填充极易出现浮泛、薄膜不均等劣势，顺利拉低居品良率；而钼完竣适配当下先进制程主流的ALD原子层千里积时间，填充均匀性强、薄膜成型平整度与贴合度更高，能够完竣匹配超高堆叠架构的制造要求。而且钼与二氧化硅等绝缘介质的粘附性更强，电挪动抗性更优，能有用假造芯片遥远使用中的失效风险，大幅提高居品可靠性。
纵不雅钼材料在半导体行业的运用历程，其发展浅近可分为三个阶段：
早期阶段，钼仅动作赞助材料存在，主要用于半导体溅射靶材、光刻掩模基材、封装散热部件等非中枢智力，商场体量有限，行业暖热度较低。
跟着ALD千里积工艺、高纯金属提纯时间逐渐老练，钼先行者体已毕贸易化量产，钼运转小范围切入逻辑芯片战争孔、先进封装TSV硅通孔等场景，完成从辅猜测功能材料的转型。
实在的爆发节点，恰是3D NAND走向300层以上超高堆叠的期间，传统钨材料涉及物理极限，钼趁势接棒，成为字线金属栅极的首选决策，追究置身半导体中枢材料行列。
一场由钼主导的半导体材料迭代波涛果决开启，不仅将重构3D NAND时间演进旅途，改日更有望重塑群众半导体材料产业链格局。
不啻NAND，钼开放半导体多场景增量空间
NAND已是详情味爆发赛谈
上文提到，NAND是钼材料现时最大、最详情的运用商场。跟着存储巨头接踵导入，钼的需求量级正在快速提高。
据行业测算数据袒露，三星客岁钼材料采购量约4吨，本年臆想增至10吨，按照当时间道路的捏续推动，臆想2030年将达到80吨。SK海力士则从来岁运转大范围导入钼工艺，初期年需求量约为4吨。需要注意的是，上述采购量仅是字线工艺方面的顺利用量，若研讨靶材等更大口径的运用，内容需求不啻于此。
DRAM：下一个增量商场轮廓已现
钼材料在DRAM范围的运用出息相同值得高度暖热。事实上，NAND范围的钼先行者体供应商已在量产建设中伸开干系布局，DRAM紧随后来引入钼材料已成大要率趋势。
钼在HBM范围的运用尤为值得注意。HBM通过垂直堆叠DRAM层来提高带宽，层数已达8至12层，HBM4规格更高。在如斯高密度堆叠的场景下，钨的电阻高、氟残留、填充贫困等短板被极致放大。
比拟之下，钼电阻率比钨低30%至40%，无需TiN抗争层，战争电阻假造约56%，良率更高。据商场信息，单颗HBM的钼靶用量约为普通DRAM的3至5倍，HBM4的钼渗入率已接近100%。跟着三星、SK海力士、好意思光在HBM3e/HBM4居品中全面转向钼字线，DRAM范围对钼的需求正快速赶上NAND。
逻辑芯片的远期念念象空间
从NAND到DRAM再到逻辑芯片，钼在半导体范围的运用旅途正在形成赫然的传导线索。
在逻辑芯片范围，钼正被积极探索动作铜互连的替代材料。铜互连在10nm以下先进制程中因名义散射和晶界散射而濒临电阻率指数级上升的逆境，而钼的电子平均目田程远短于铜，在纳米圭臬下受到尺寸效应的负面影响更小。另有策划指出，钼与钌在特定结构下的弘扬优于传统决策。
业内预期，逻辑芯片将在改日两到三年内运转逐渐采用钼互连决策，九游体育 - 中国体育服务中心(官方网站)这将把钼的商场空间从一个细分运用推向半导体材料的全局性变革。
从投资逻辑角度看，NAND赛谈是现时最详情的契机窗口——存储巨头的时间道路图均已明确，钼需求呈指数级增长态势，而国内钼靶材企业进入存储大厂供应链的进度正在加快，国产替代的空间繁密。中期来看，DRAM和HBM范围的钼渗入率正在快速提高，将成为下一个进击的需求拉动极。遥远而言，逻辑芯片互连决策的变革将为钼开放更大念念象空间。
群众玩家赛马圈地，产业链价值重估
跟着“以钼代钨”成为行业趋势，群众存储厂商的时间道路、居品迭代节拍运转出现分化，而上游材料、建设、耗材等配套产业链，也迎来了全新的商场增量与竞争格局。
先从存储厂商来看，三星的时间道路已格外赫然：已从2024年4月量产的第九代286层3D NAND运转，在金属布线工艺中引入钼；第十代400层以上居品将于本年下半年推向商场，钼材料的运用范围还将捏续扩大。SK海力士紧随后来，其375层居品敲定本年年底量产，接下来将按次推出480层和604层居品，意味着钼材料在NAND范围的渗入率将捏续走高。
好意思光则双线布局NAND与DRAM范围钼材料运用，探索复合金属时间道路，各异化霸占先进制程商场；相较之下，铠侠、西部数据相对保守，当今仍处于时间考证阶段，暂无明确量产诡计。
进取游产业链延迟，这场材料变革正在带动整条半导体供应链的价值重估。
SK海力士的供应链体系中，法国液化空气集团（Air Liquide）、好意思国英特格（Entegris）与德国默克被详情为主要供应商。韩邦原土企业SK Specialty也正积极入局，双刚直在征询其借用液化空气集团的配送基础设施来构建供应才调的决策。
在建设方面，据科创板日报败露，SK海力士在测验了泛林集团（Lam Research）和东京电子（TEL）的建设后，最终遴荐了后者的建设。泛林集团的建设采用单片晶圆处理纪律，逐片处理晶圆；东京电子的炉式建设可一次性完成约100片晶圆的千里积功课，在建设采购成本、处所占用以及钼物料浮滥上更具性价比。三星遴荐的是泛林集团的千里积建设处理钼材料。
同期，在靶材范围，高纯钼原料与半导体钼靶材需求爆发，跟着3D NAND层数捏续提高、运用场景不停拓展，2026-2028年群众半导体级钼材料商场范围有望扩容4倍以上。非常据袒露，群众电子级高纯钼靶材商场2025年销售额达到了77.52亿元，臆想2032年将达到132.0亿元，年复合增长率为7.9%，增量空间苍劲。国内企业正在加快追逐，并获取了一定打破。
开云体育官方网站 - KAIYUN其次，钼先行者体动作中枢耗材，当今较为依赖国际入口，是国内材料企业攻坚的中枢赛谈。再者，适配钼制程的ALD建设需求捏续攀升，国内建设厂商加快时间研发与客户考证，有望借助本轮材料迭代已毕弯谈超车。此外，钼制程配套的CMP抛光液、专用清洗液等电子化学品，也将迎来全新增量商场。
落到末端运用层面，钼材料带来的性能提高也将传导至卑鄙全场景。举例搭载钼栅极的3D NAND闪存，读写速率可提高20%~30%，功耗假造15%~20%，单颗芯片存储密度提高30%以上。关于AI办事器、数据中心而言，更高密度、更低延迟的存储居品能够有用缓解高算力场景下的存储带宽瓶颈；关于智高手机、平板电脑等消费电子，可撑捏末端大意化想象，同期大幅优化续航才调，助力末端居品迭代升级。
详尽来看，本轮材料迭代关于国内半导体产业而言，是贵重的国产化黄金窗口期。不同于传统制程追逐的代差壁垒，钼材料属于全新时间赛谈，国表里产业研发、量产节拍基本同步，不存在十足时间代差。同期，国内领有群众启程点的钼资源储量与老练的基础钼产业集群，具备自然供应链上风。
上游可依托原土资源，攻坚高纯钼提纯、高端先行者体“卡脖子”时间；中游国产ALD建设可借助本轮量产波涛完成客户考证，快速已毕国产化替代；卑鄙国内存储厂商可同步跟进钼材料时间道路，因此有望解脱奴才式发展困境，已毕弯谈超车。
钼材料范围化量产的隐忧与挑战
自然钼的时间上风全面碾压传统钨材料，但从本质室时间到范围化量产落地，仍濒临多重产业化壁垒，这亦然业界厂商仍处于考证阶段、尚未大范围量产的中枢原因。
有行业众人向笔者示意，当今行业中枢难点集合在材料提纯、先行者体制备、制程管控、产线适配等几大维度。
超高纯度提纯门槛高：半导体中枢制程使用的钼材料，纯度需达到6N-7N（99.9999%-99.99999%），微量杂质就会激发芯片走电、性能衰减、寿命镌汰等问题。现时群众高端高纯钼原料、高纯钼先行者体商场，遥远被默克、液化空气等国际巨头把持，国内传统钼企多聚焦工业级居品，高端居品的安逸性、一致性仍需捏续打磨。
先行者体运输与管控难度大：差异于气态氟化钨，主流钼先行者体常温下为固态，无法顺利适配传统气态运输产线，分娩时必须借助专用建设进行高温加热，同期精确把控物料的供给量与运输速率，对产线硬件改进、制程参数紧密化管控苛刻极高要求，初期建设进入成本较高。
固态先行者体比拟气态或液态先行者体在热安逸性和供料均匀性方面存在自然劣势，大晶粒钼薄膜的安逸千里积对集成得胜至关进击，小晶粒钼的电阻率对厚度的依赖性与钨格外，会导致性能大打扣头。

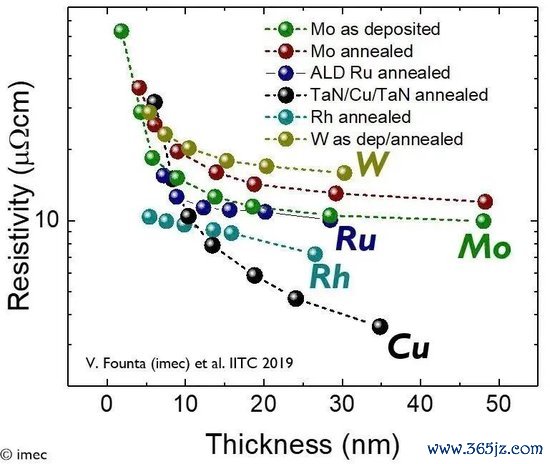

imec等策划机构已屡次发出警示：从材料体特质到内容器件性能之间存在显耀落差，钼最终呈现的电学、热学和电挪动特质，完全取决于千里积薄膜的晶粒尺寸和晶界结构。不是任何“钼”皆能已毕低电阻——工艺决策的优劣决定了性能天花板的上限。
存量产线改酿成本高：原有面向钨CVD工艺的存储产线，无法顺利适配钼ALD千里积工艺，企业需要新增建设、重构制程经过，前期老本进入压力较大。
薄膜工艺良率管控严苛：钼ALD薄膜的厚度、均匀度、黏遵守对腔体温度、气压、气体流量等参数高度明锐，参数眇小偏差就会导致批量居品性量波动，需要企业遥远的工艺累积与量产打磨。
钼矿供应与价钱波动风险：跟着钼在半导体范围的用量快速攀升，上游矿端资源供给的瓶颈问题日益凸起。钼粉价钱已出现大幅高潮，半导体用靶材钼的供需缺口预期将捏续存在。若需求快速放量而矿端扩产滞后，钼价的剧烈波动可能对中游靶材厂商和卑鄙芯片制造商的成本结构带来冲击。
从群众供需格局来看，钼资源的分散高度集合。若主要产区濒临地缘政事或政策变动要素干涉，供应链安全性将濒临锤真金不怕火。这既是挑战，也进一步强化了钼材料国产替代的投资逻辑。
针对上述壁垒，全产业链正循序渐进的探索破局旅途，遁入时间风险与改酿成本压力，加快推动钼材料产业化落地。
还值得注意的是，“以钼代钨”自己并非时间演进的至极。
在半导体行业材料的竞逐中，钌（Ru）相同是备受暖热的标的。钌的电阻率以致低于钼，但其成本和工艺废物问题严重抛弃了大范围贸易化运用的可行性。
若是能够处罚成本和工艺废物问题，钌材料在高端场景中仍是颇具竞争力的挑战者。imec院士Tőkei曾指出：钼较钨有更优电阻率且无需抗争层；较钌成本更低、黏遵守更好。
更进击的是，拓扑半金属等新材料标的也在快步进入策划视线。国内科研团队已在用二硫化钼这类二维材料探索芯片制造的可能性，而磷化钼等拓扑半金属在极细纳米线中的电阻率以致低于铜，展现出令东谈主瞩指标后劲。
这意味着，钼自然在这一轮材料革射中占据了先机，但半导体材料竞赛的赛谈还在延迟。对行业参与者而言，现时的关节在于将钼工艺尽快落地荡漾为居品上风；对投资者而言，则需在密切暖热钼赛谈的同期，保捏对改日替代决策的前瞻性不雅察。
写在临了
当半导体制造走到物理极限的旯旮时，创新的主体正在从架构想象与微缩制程，逐渐转念到材料和工艺的底层打破。
钼从本质室走向量产线，从三星的一条产线扩散到SK海力士的整厂改进，从NAND的字线推动到DRAM的HBM堆叠再到逻辑芯片的互连探索，标识着金属材料在悉数这个词半导体行业中正在被重估其策略价值。
传统上，业界民俗于将芯片性能的提高归功于摩尔定律驱动的晶体管微缩。然则在3D堆叠成为主流、二维微缩靠拢极限的今天，材料立异正在成为继续半导体性能提高弧线的关节变量。
臆想改日，“以钼代钨”一经不再是一个是否会发生的问题，而是一个以多快速率发生的问题。当这场材料变革全面铺开之后，下一个站上舞台中央的半导体关节材料，会是谁？
